Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor conico-cilindrice. Universitatea Transilvania din Braşov

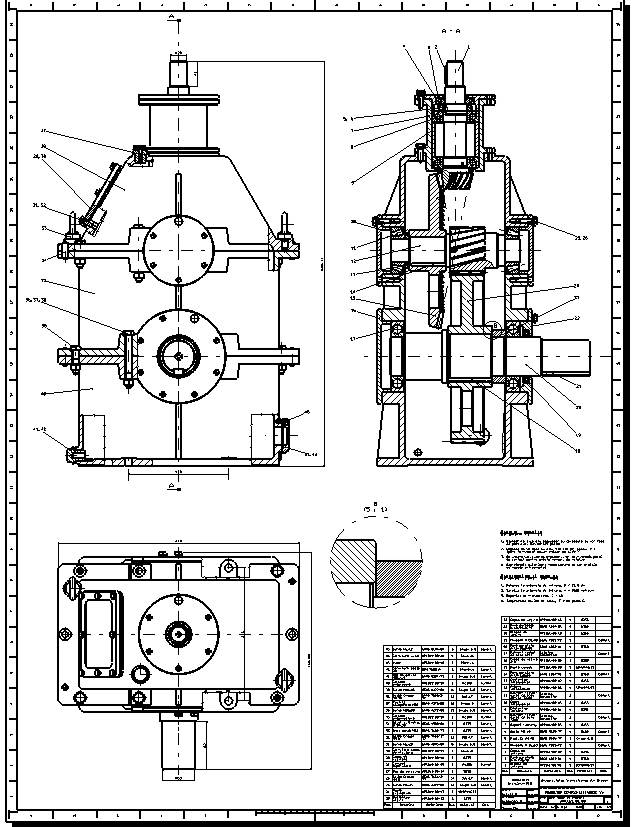

Ghid 15.4 Generare Desen de ansamblu RConCil VV

1. Încărcare model 3D (Product)

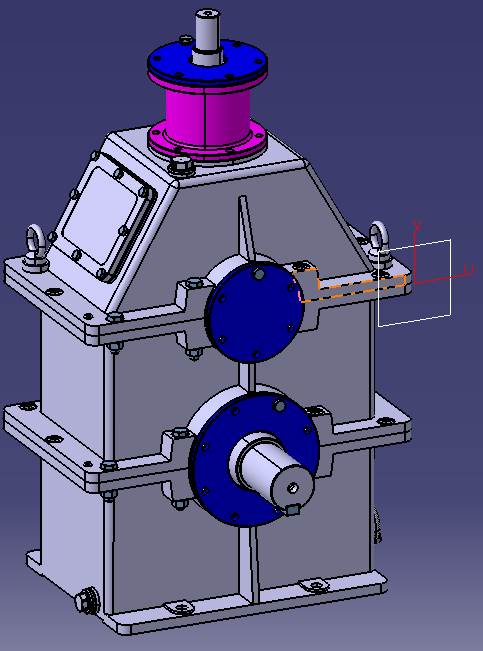

Încărcare model 3D (Ansamblu VV)

¿ ® : ¿ (se deschide mediul CATIA).

¿ ® ¿ ® [se va alege cu ¿ folderele căii] ® [se activează cu ¿¿ fişierul, Ansamblu VV.CATProduct]

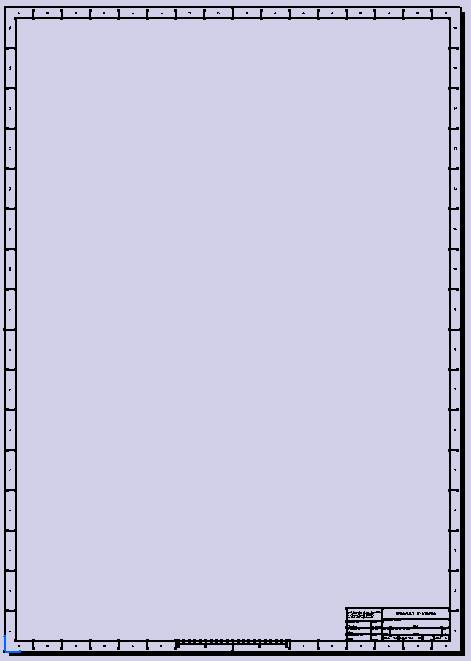

2. Generare format, chenar şi indicator

Generare format (sheet)

¿ ® ¿ ® ¿ ® : ¿ ® : [se va selecta din lista cu ¿ tipul formatului, de ex. (de obicei, setat implicit)]; [se va selecta din lista cu ¿ codul formatului, de ex. ]; [se va activa cu ¿ poziţia formatului, ) ® ¿] ® : ¿ (apare fereastra de grafică interactivă şi arborele specificaţiilor ).

Obs. Generarea formatului se poate face şi prin parcurgerea succesiunii:

¿ ® ¿ ® : [ se va selecta din lista cu ¿ tipul aplicaţiei, ] ® : … (continuare ca mai sus).

Activare/dezactivare format de bază

¿ ® ¿ (se poate reveni cu ¿ ® ¿).

Selectare chenar cu indicator

¿ ® ¿ ® ¿ ® : [se va selecta din lista cu ¿ tipul chenarului cu indicator, de ex. ] ® [se va selecta cu ¿ din lista opţiunea (de obicei, este selectată implicit)] ® ¿] ® (apare fereastra de grafică cu chenar şi indicator, fig. a).

a

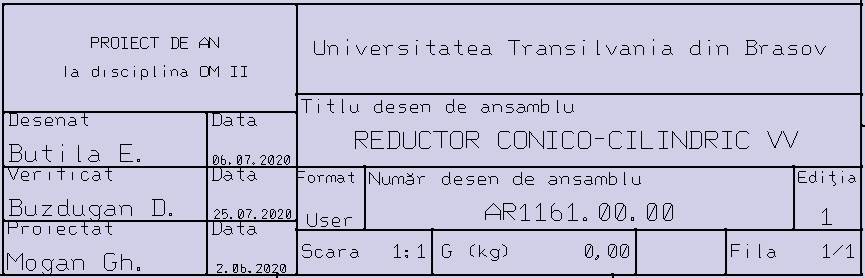

Editare text indicator

[activare cu ¿¿ blocul cu text)] ® [se modifică textul] ® [se activează meniul contextual cu pe text] ® ¿ : [se poate modifica: font, style, size etc.] (fig.b).

Obs. Pentru introducerea unui bloc de text se poate parcurge succesiunea:

¿ ® ¿ ® ¿ ® ¿ ® [se va marca cu ¿ locul unde se introduce textul (apare un blocul de text)] ® : [se va scrie textul].

b

Dezactivare format de bază

¿ ® ¿ (vizualizare fereastra de grafică).

Salvare şi închidere format personalizat

¿ ® ¿ ® :

[se va alege cu ¿ folderele căii]; [se introduce denumirea aplicației, Format si chenar desen de ansamblu]; [se selectează tipul documentului, CATDrawing].

¿ ® ¿

3. Generare vederi desen de ansamblu

Încărcare modul Drafting

¿ ® ¿ ® ¿ ® : ¿ (), ¿ ® : [se va selecta din lista cu ¿ tipul formatului, de ex. (de obicei, setat implicit)]; [se va selecta din lista cu ¿ formatul, de ex. (de obicei, setat implicit)]; [se va activa cu ¿ poziţia formatului, de ex. ), ¿ ® : ¿] ® (apare fereastra de grafică interactivă şi arborele specificaţiilor ; aceleași ca în fig. a din subcap. 1).

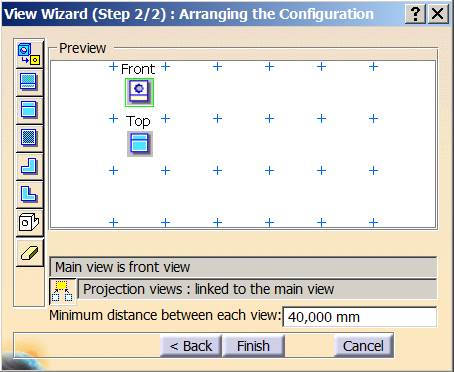

Generare schemă poziţii vederi

¿ ® ¿ ® ¿ ® ¿ ® : ¿ ® ¿¿ () ® [se poziţionează simbolul ferestrei cu ¿ în zona de grafică a ferestrei, fig, a] ®

¿ ()® [se poziţionează simbolul ferestrei cu ¿ în zona de grafică a ferestrei, fig, a] ® ¿ .

a

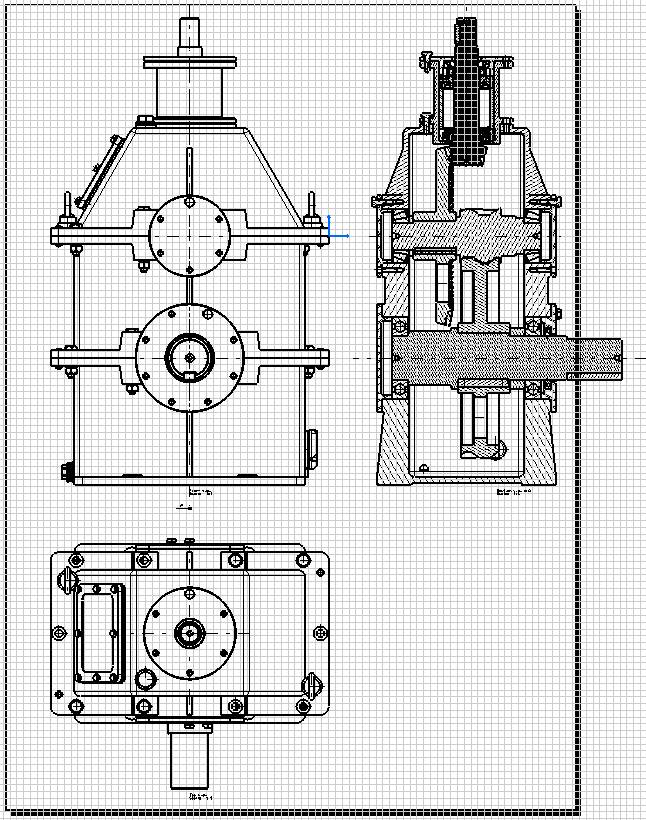

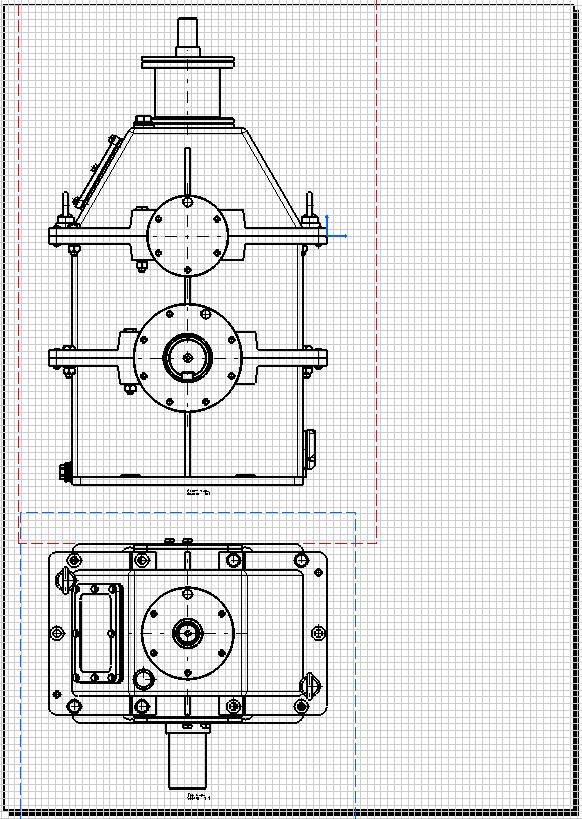

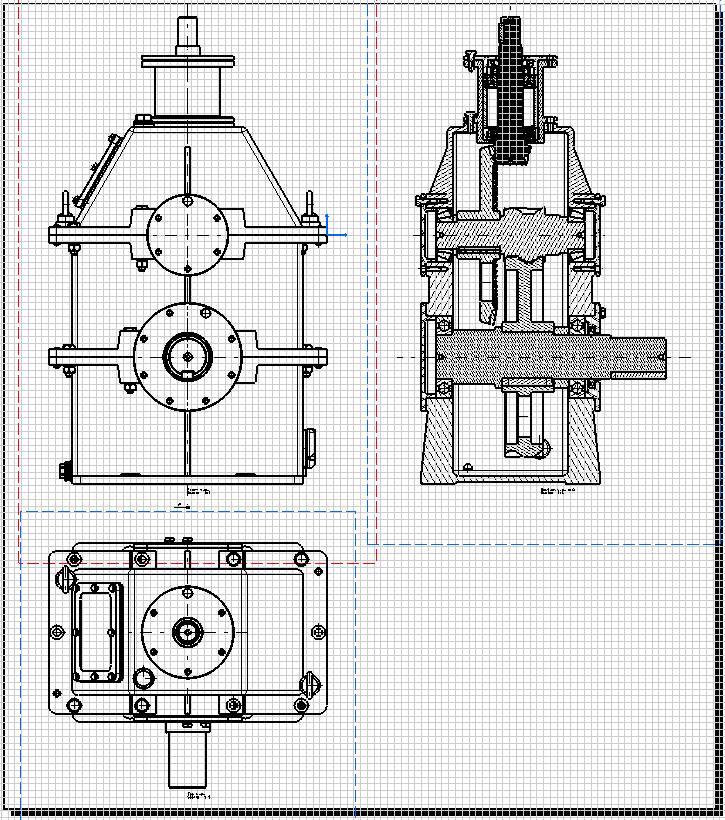

Generare vederi

¿ ® [se va selecta cu ¿ fişierul de tip .CATProduct, de ex. ] ® [se va selecta prin deplasarea ¿ peste partea modelului corespunzătoare vederii frontale şi se va activa cu ¿ poziţia chenarului cu contur alb, fig. b] (în fereastra principală () apare proiecţia selectată) ® [se activează cu ¿¿ vederea din fereastra principală () şi se generează vederile, fig. c].

b

c

Salvare Desen de ansamblu

¿ ® ¿ ® : [se va alege cu ¿ folderele căii], [se introduce denumirea aplicației, Ansamblu HV], [se selectează tipul documentului, CATDrawing], ¿

4. Generare secţiune principală

Setări de operare în zona de grafică

¿ () ® (se va afişa/ascunde gridul (caroiajul) în zona de grafică interactivă).

¿ () ® (se va activa/dezactiva selectarea punctelor din zona de grafică la nivel de grid).

¿ () ® (se va afişa/ascunde cadrele (contururile) care delimitează vedererile şi secţiunile).

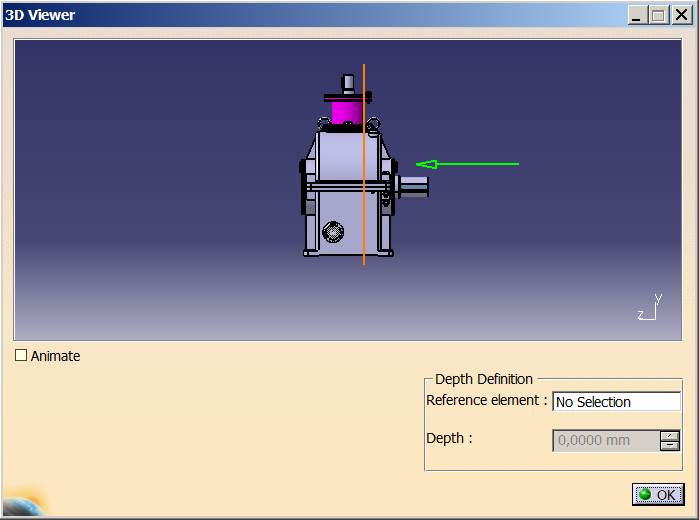

Generare secţiune principală

[se va activa cu ¿ vederea (conturul şi liniile devin portocalii)] ® ¿ ® ¿ ® ¿ ® [se va selecta cu ¿ primul punct al liniei de secţionare (la nivelul planului axelor arborilor din planul vertical) şi apoi se va selecta cu ¿¿ al doilea punct al acesteia] (apare automat un contur cu modelul în zona de grafică) ® [se va deplasa modelul şi se va fixa cu ¿ în poziţia dorită, apar în vedere automat şi simbolurile asociate liniei de secţionare ce indică direcţia de secţionare, fig. a)].

a

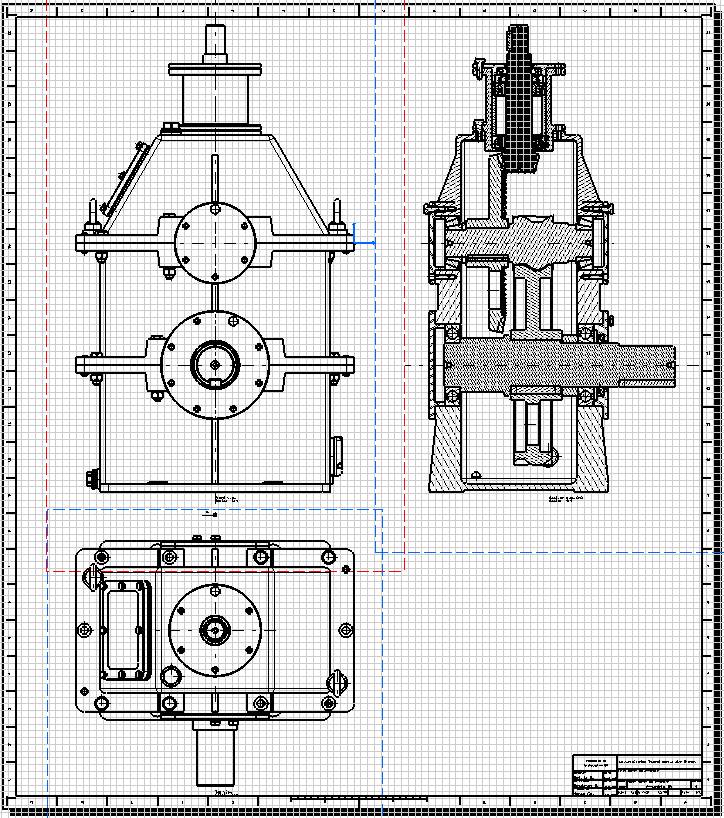

Modificare format (dacă este cazul)

Dacă vederile şi secţiunea nu se pot încadra (fig. a) în formatul selectat (A0) selectat anterior, acesta se va modifica prin extinderea acestuia pe una şi/sau 2 laturi conform succesiunii:

(se deschide meniul contextual) ® ¿ ® : [se va modifica în caseta denumirea formatului, de ex. A0 ISO modificat], [se dezactivează cu ¿ butonul (casetele şi devin vizibile şi modificabile)], [se va modifica valoarea (841,00 mm) din caseta prin adăugarea valorii 297 mm (înălţimea formatului A4), 1138 mm], se activează cu ¿ butonul ], ¿ (apare noul format cu vederi şi secţiune, fig. b).

Încărcare format cu chenar şi indicator personalizat anterior

¿ ® ¿ ® ¿ ® ¿ ® : ¿ ® : ® [ se va selecta din fereastra cu ¿¿ fisierul cu formatul chenar personalizat generat anterior, de ex. Format si chenar desen de ansamblu] ® ¿ (apare chenarul, fig. c) ® : ¿ ® : ¿ (apare chenarul, fig. c).

b

c

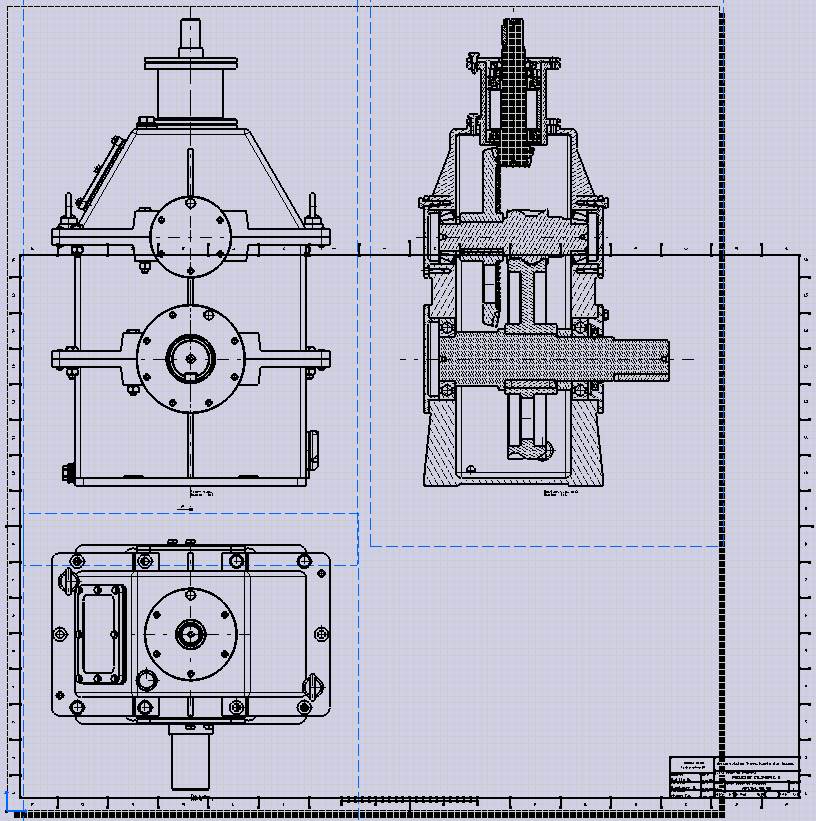

Resetare chenar pentru formatul modificat

(¿ ® ¿ ®) ¿ ® ¿ ® ¿ ® ¿: [se va selecta din lista cu ¿ opţiunea, ], ¿ ® ¿ ® ¿ (după repoziţionarea vederilor şi seţiunii rezultă structura din fig. d).

d

Setare caracteristici de vizualizare (scară, nevizualizare muchii fictive asociate racordărlor)

[se va activa cu conturul unei secţiuni/vederi] ® ¿ ® : ¿,: ® [se va introduce în caseta scara, de ex. 1:1, 1:2, 5:1]; [se va desactiva cu ¿ opţiunea (nu se vor vizualiza muchiile fictive asociate racordărilor pentru o mai bună lizibiliztate]

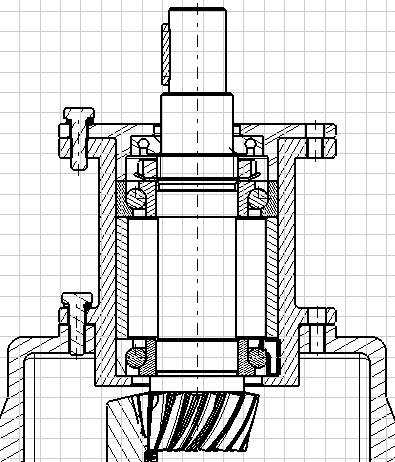

5. Reprezentare parturi în secţiunea principală, conform normelor de desen tehnic

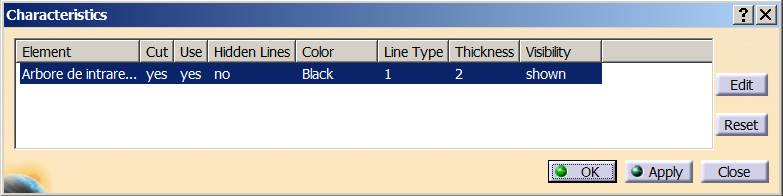

Dezactivare secţionare parturi

(selectare din arborele specificaţiilor) ® ¿ ® ¿ ® : [se va selecta cu ¿ partul, de ex. Arbore de intermediar… (fig. a) şi apare o linie în tabel, fig. b] ® [se va selecta cu ¿ linia din tabel, fig. a]; ¿ ® : [se va dezactiva cu ¿ opţiunea ], ¿ ® : ¿ şi/sau ¿ (partul apare nesecţionat, fig. c)

Obs. Se repetă această succesiune pentru toate parturile care nu este necesar să fie secţionate (arbori, pene), fig. d.

a c

b

d

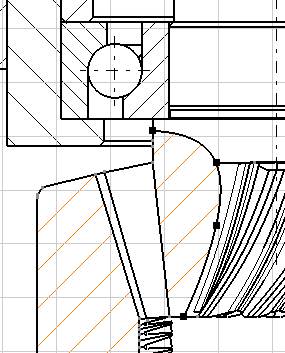

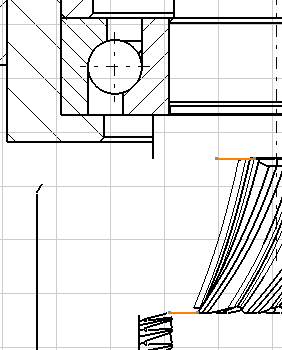

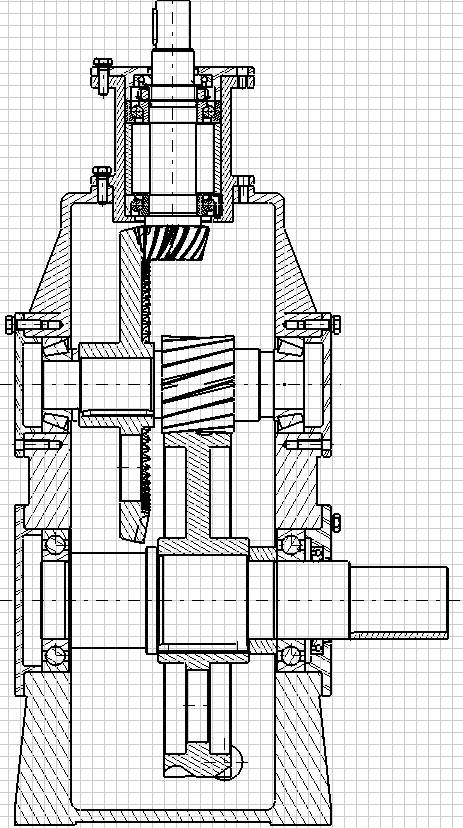

6. Ajustare reprezentare angrenaj conic, conform normelor de desen tehnic

Modificare geometrie angrenaj conic

- activare vedere/secţiune

[se va selecta cu chenarul vederii/secţiunii sau denumirea acesteia din arborele specificaţiilor] ®

¿;

- ştergere linii

[se vor selecta liniile cu ¿ şi apoi cu se şterg cu (zona de angrenare rezultă ca în fig. e];

¿ ® [se va genera 2 linii drepte prin marcarea cu ¿ a capetelor, fig. f] ®

e f

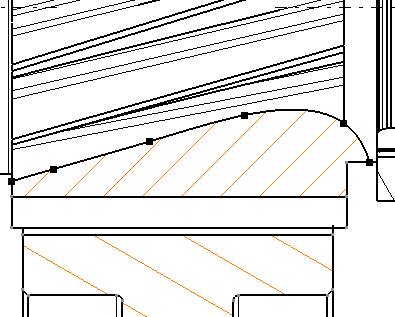

¿ ® [se va genera o linie spline prin marcarea cu ¿ a capetelor şi a punctelor intermediare alese aleatoriu, fig. g] ®

¿ ® [se va genera o polilinie care limitează zona de angrenare prin marcarea cu ¿ a punctelor de început şi sfârşit şi a punctelor intermediare, fig. g] ®

g h

¿ ® [se va genera linia care delimitează jocul danturii prin marcarea cu ¿ a capetelor, fig. i] ®

¿ ® [se va genera linia care delimitează partea frontal a coroanei roţii conice prin marcarea cu ¿ a capetelor, fig. i];

- generare şi modificare haşururi pinion şi roată

® [se va selecta cu ¿ un punct din interiorul conturului generat anterior şi apare zona haşurată, fig. i].

[selectare cu haşurul existent, fig. j] ® ® : ¿, [se va selecta cu ¿ din lista ] ® ¿ [se va selecta din fereastra o casetă cu haşur] ® [se va introduce în caseta valoarea unghiului (135 şi, respectiv, 45, pentru parturile din oţel), de ex. 135] ® [se va introduce în caseta valoarea pasului)], ¿ (se modifică haşurul, fig. j);

- mascare puncte şi modificare grosime linie spline

[selectare cu fiecare punct/simbol] ® ¿ (fig. k); [modificarea grosimii liniei se va face folosind comanda specifică din grupul , de obicei, poziţionată în bara superioară];

- generare linie de axă (pentru conul de divizare pinion)

¿ (din grupul de comenzi ) ® ¿ () ® [se va selecta cu ¿ două puncte] ® [se va prelungi, dacă e cazul, linia obţinută prin deplasarea cu ¿+drag)] (fig. k).

i j

k

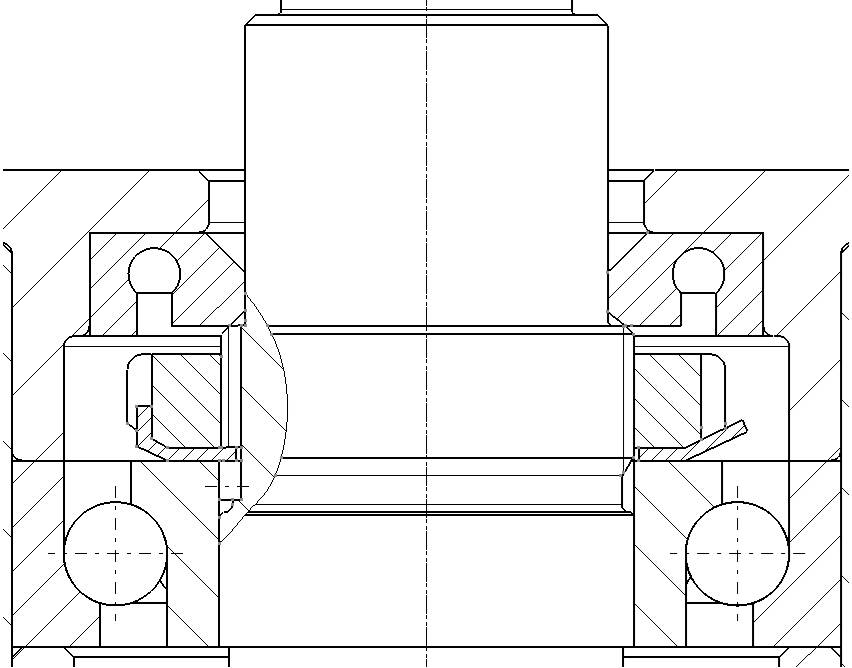

Obs. Similar, se va modifica şi zona piuliţei pentru rulmenţi (fig. l)

l

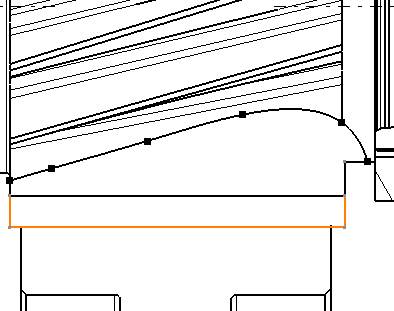

7. Ajustare reprezentare angrenaj cilindric, conform regulilor desenului tehnic

Modificare geometrie angrenaj cilindric

- ştergere linii

[se vor selecta liniile cu ¿ şi apoi cu se şterg cu (zona de angrenare rezultă ca în fig. a];

¿ ® [se va genera o linie spline prin marcarea cu ¿ a capetelor (identice cu ale punctelor de cap ale liniilor drepte) şi a punctelor intermediare alese aleatoriu, fig. b] ®

a b

¿ ® [se va genera o polilinie care limitează linia generatoarei de picior a dintelui pinionului prin marcarea cu ¿ a punctelor de început şi sfârşit şi a punctelor intermediare, fig. c] ®

¿ ® [se va genera o polilinie asociată dintelui pinionului prin marcarea cu ¿ a punctelor de început şi sfârşit şi a punctelor intermediare, fig. d] ®

c d

¿ ® [se va genera linia dreptă care limitează jocul danturii prin marcarea cu ¿ a capetelor, fig. e];

- generare şi modificare haşururi pinion şi roată

® [se va selecta cu ¿ un punct din interiorul conturului generat anterior şi apare zona haşurată, fig. f].

[selectare cu haşurul existent, fig. e] ® ® : ¿, [se va selecta cu ¿ din lista ] ® ¿ [se va selecta din fereastra o casetă cu haşur] ® [se va introduce în caseta valoarea unghiului (135 şi, respectiv, 45, pentru parturile din oţel), de ex. 135] ® [se va introduce în caseta valoarea pasului, de ex. 6 şi, respectiv, 8)] ¿ (se modifică haşurul, fig. g);

- mascare puncte şi modificare grosime linie spline

[selectare cu fiecare punct/simbol] ® ¿ (fig. h); [modificarea grosimii liniei se va face folosind comanda specifică din grupul , de obicei, poziţionată în bara superioară];

- generare linie axă (pentru cilindrul de divizare)

¿ (din grupul de comenzi ) ® ¿ () ® [se va selecta cu ¿ două puncte] ® [se va prelungi, dacă e cazul, linia obţinută prin deplasarea unui punct cu ¿+drag)] (fig. h).

e f

g h

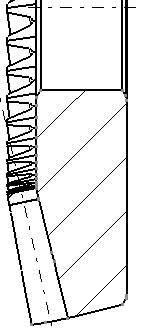

Obs. Similar, se vor modifica dinţii roţilor cilindrice (fig. i) şi conice (fig. j) care nu sunt în angrenare.

i j

Modificare haşururi şi generare axe pentru alte parturi

[selectare cu haşurul existent] ® ® : ¿, [se va selecta cu ¿ din lista ] ® [se va introduce în caseta valoarea unghiului (45 sau 135, pentru parturile din oţel)] ® [se va introduce în caseta valoarea pasului], ¿ (se modifică haşurul).

¿ (din grupul de comenzi ) ® ¿ () ® [se va selecta cu ¿ două puncte] ® [se va prelungi linia obţinută prin deplasarea cu ¿ apăsat] (v. Ex.15.4.1) .

Setare blocare modificări în secţiune

[se va activa cu conturul unei secţiuni] ® ¿ ® : [se va activa cu ¿ opţiunea (în continuare, nu se va modifica conţinutul secţiunii/vederii chiar dacă se vor face modificări în modelul 3D]

8. Generare detalii şi secţiuni parţiale

Generare detalii

- activare vedere/secţiune

[selectare contur vedere/secţiune cu ] ® [se va selecta cu ¿ ];

- selectare detaliu

¿ ® ¿ ® ¿ ® ¿ ® [se va selecta cu ¿ centrul cercului care va conţine detaliu, se măreşte cercul şi se fixează cu ¿ (fig. a)] ® [se va deplasa pointer-ul ataşat mouse-lui şi se va poziţiona cu ¿] ® [se generează detaliul, scara 2:1];

- mărire scară detaliu

[selectare chenar detaliu cu ] ® [apare lista de comenzi asociată şi se va selecta cu ¿] ® : [se introduce în caseta scale valoarea scării, de ex. 5:1], ¿ ® [se generează detaliul, scara 5:1 (fig. b)];

- ajustare detaliu, conform regulilor desenului tehnic, fig. b.

a b

Obs. Pentru anularea săgeţii de indicare a literei asociate (B) se va activa ¿ din meniul contextual ¿.

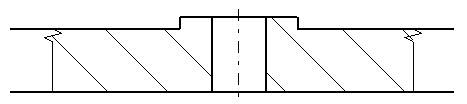

Generare rupturi în vederi

- activare vedere

[selectare contur vedere cu ] ® [se va selecta cu ¿ ];

- selectare zonă ruptură

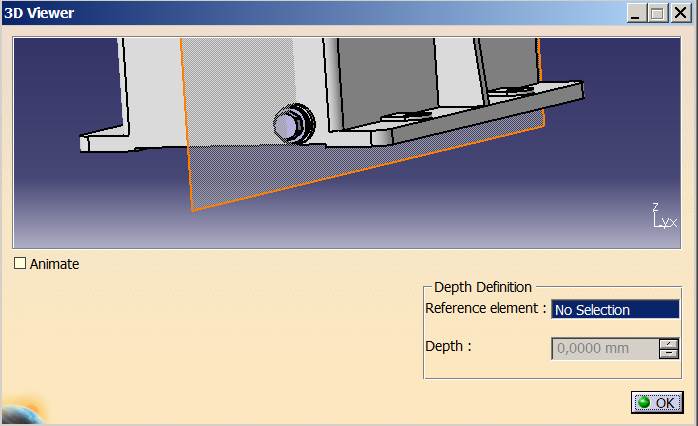

¿ ® ¿ ® ¿ ® ¿ ® [se va genera cu ¿ conturul închis al rupturii din linii drepte (fig. a)] ® : [se va manipula, folosind comenzile asociate butoanelor mouse-ului şi tastaturii, planul de secţionare (marcat cu portocaliu) pentru a trece prin axa dopului, ¿ (fig. d)] sau [se va selecta caseta ¿, se va selecta într-o vedere faţa unui part prin care va trece ruptura (apare în caseta şi planul în poziţia dorită), ¿] ® [se generează ruptura (fig. b)];

- ştergere ruptură (dacă este cazul)

[selectare contur vedere/secţiune cu din arborele specificaţiilor] ® ¿ ®

¿;

- ajustare geometrie ruptură, conform regulilor desenului tehnic, fig. e.

a b

c

d

e

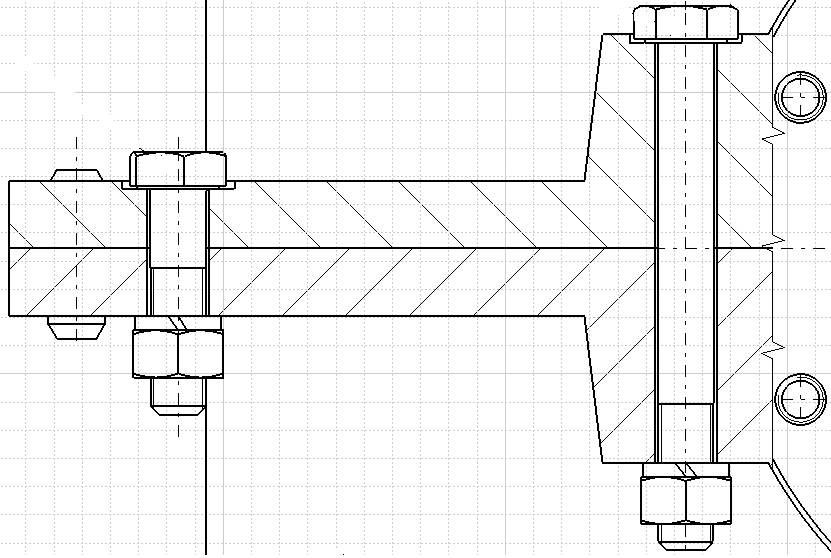

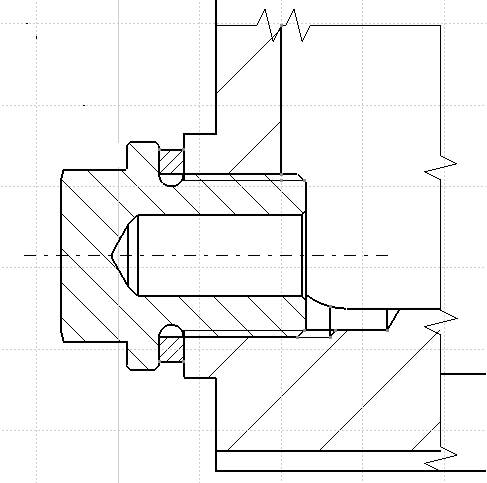

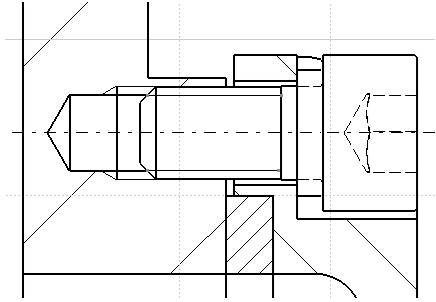

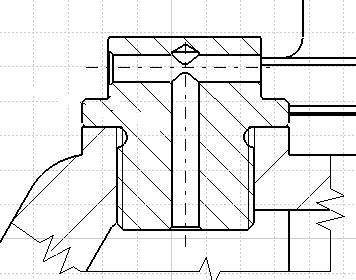

Obs. Similar, se vor genera detalii în zonele: vizor nivel de ulei (fig. f), şuruburi de fixare a carcaselor (fig. g), inel de ridicare (fig. h), capac de vizitare (fig. i), dop de aerisire (fig. j), o gaură în talpă (fig.k).

f

g

h

i j

k

Obs. Pentu a păstra nemodificabile vederile şi/sau secţiunea se recomandă blocarea acestora:

[se va activa cu conturul unei secţiuni] ® ¿ ® : [se va activa cu ¿ opţiunea (în continuare, nu se va modifica conţinutul secţiunii/vederii chiar dacă se vor face modificări în modelul 3D]

9. Generare cote pentru dimensiuni de gabarit, de legătură şi de montaj (v. Ex.15.4.1)

Obs. Se vor debloca modificările în vedere/secţiune dacă au fost setate anterior.

Generare cote de gabarit

¿ ® ¿ ® ¿ ® ¿/ ® [se va selecta cu ¿ două linii din poziţii extreme] (această succesiune se aplică pentru trei direcţii: lungime, lăţime şi înălţime.

Generare cote de legătură

- generare cote diametre capete de arbori

¿ ® ¿ ® ¿ ® ¿ ® [se va selecta cu ¿ o linie generatoare a arborelui] (această succesiune se aplică pentru arborii de intrare şi de ieşire;

- generare cote lungimi capete de arbori

¿ ® ¿ ® ¿ ® ¿/ ® [se va selecta cu ¿ o linie generatoare a arborelui] (această succesiune se aplică pentru arborii de intrare şi de ieşire.

Generare cote de montaj

- generare cotă (diametru) gaură de fixare la fundaţie

¿ ® ¿ ® ¿ ® ¿ ® ® [se va selecta cu ¿ o linie generatoare a găurii];

- generare cote de dispunere a gauri de fixare la fundaţie

¿ ® ¿ ® ¿ ® ¿/ ® [se va selecta cu ¿ două axe de găuri] (această succesiune se aplică pentru distanţele dintre găurile ale aceleiaşi tălpi şi dintre rândurile de găuri dispuse pe tălpi diferite)

10. Poziţionare elemente (parturi) componente (v. Ex.15.4.1)

Generare linii şi numere de poziţionare elemente componente (parturi)

¿ ® ¿ ® ¿ ® ¿ ® ¿ [se va selecta cu ¿ un punct de pe elementul de poziţionat] ® [se va deplasa mouse-ul în poziţia în care se va selecta cu ¿ punctul unde se va poziţiona numărul elementului] ® : [se introduce în casetă numărul elementului] ¿ (apare linia şi numărul elementului poziţionat.

Obs.

- pentru operativitate mărită această comandă se poate selecta din lista cu ¿ simbolul din grupul de comenzi (). În cazul în care acest grup nu este vizibil se va restaura folosind succesiunea: ¿ ® ¿ ® : ¿, ¿ ® : ¿.

- modificarea fontului şi dimensiunii numărului elementului (partului) precum şi a chenarului de încadrare a acestuia se poate face prin succesiunea: [se va activa cu numărul sau linia de poziţionare] ® ¿ ® : ¿, [se modifică fontul, forma şi dimensiunea acestuia]; ¿, [se modifică forma chenarului numărului din lista (de ex. , fără chenar), dimensiunea liniei etc.]

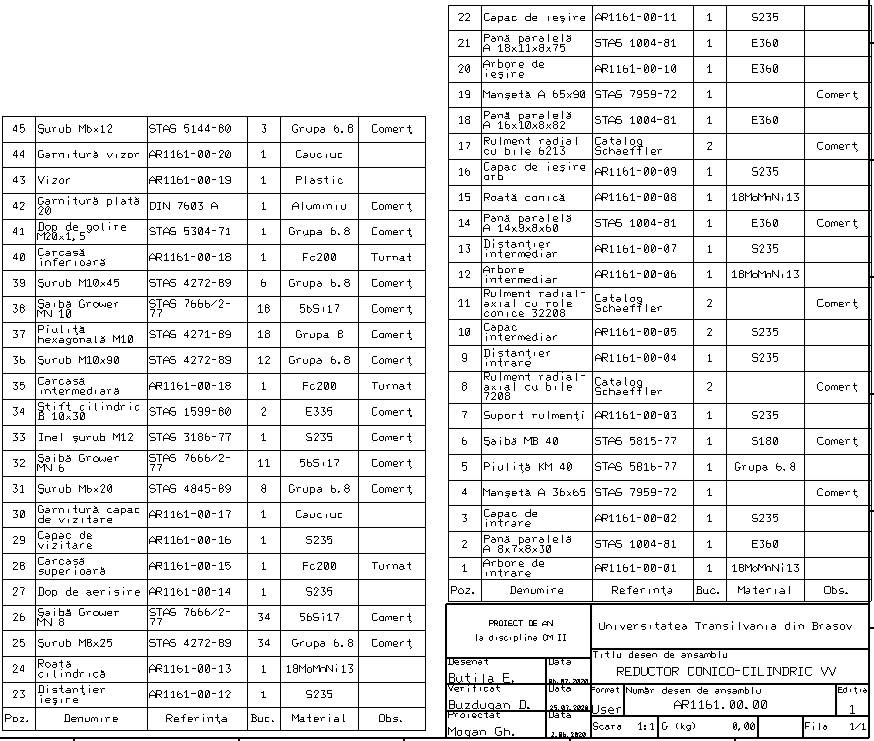

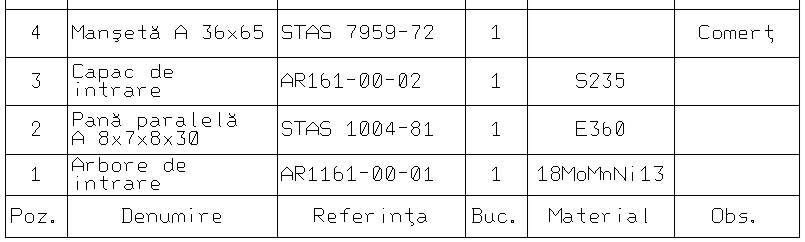

11. Generare şi completare tabel de componenţă (v. Ex.15.4.1)

Generare tabel de componenţă

¿ ® ¿ ® ¿ ® ¿ ® : [se va introduce în caseta valoarea, 7], [se va introduce în caseta valoarea, de ex. 42 (numărul de parturi poziţionate)] ® [se va selecta cu ¿ un punct din zona de desenare] (apare tabelul cu casetele goale).

Obs. Pentru operativitate mărită această comandă se poate selecta cu ¿ simbolul din grupul de comenzi (). În cazul în care acest grup nu este vizibil se va restaura folosind succesiunea: ¿ ® ¿ ® : ¿, ¿ ® : ¿.

Editare şi completare tabel de componenţă

Obs. Pentru editare şi completare tabelul se poate muta cu ¿+drag în afara zonei de grafică.

- activare/dezactivare modul de editare

[se va activa modul de editare tabel cu ¿¿ într-un punct din zona acestuia] (apare tabelul activat pentru editare cu marcaje ataşate pe contur, fig. a); [se va dzactiva modul de editare tabel cu ¿ într-un punct din afara zonei acestuia];

- editare dimensiuni coloane şi linii

[se va selecta cu ¿ coloana/linia] ® [se va deplasa coloana/linia cu ¿+drag până când valoarea (dimensiunea) indicată cu albastru corespunde cu cea impusă] (fig. b);

- modificare structură tabel (linii, coloane, casete)

[se va poziţiona simbolul mouse-ului pe o coloana, linie, sau casetă şi apare simbolul , sau, respectiv, ] ® [se va activa meniul contextual cu ] ® [se va selecta din meniul contextual comanda (,, şi pentru coloane; , , , şi pentru linii; , , , şi , pentru casete) şi se vor opera acţiunile impuse de aceasta; de ex. ¿ ® ® : [se va introduce în caseta / valoarea impusă];

- completare/modificare cu texte casete

[se va poziţiona simbolul mouse-ului pe casetă şi apare simbolul ] ® [se va activa editorul de texte cu ¿] ® : [se scrie/modifică textul, fig. b], [pentru introducere un rând nou pentru text se activează Shift+Enter] ® ¿;

- inserare o nouă linie/coloană

[se va poziţiona simbolul mouse-ului pe o linie/coloană şi apare simbolul /] ® /;

- splituire (divizare) tabel

[se va selecta cu ¿ tabelul] ® [se va selecta cu meniul contextual] ® ¿ ® : [se va activa opţiunea şi se va introduce numărul liniei unde se va splitui tabelul, de ex. 22, fig. c], [se va activa opţiunea şi se va introduce numărul de multiplicări, de ex. 1], ¿ ® [se vor aranja cu ¿+drag cele două tabele (fig. c)].

a

b

c

Obs. Pentu a păstra nemodificabile vederile şi/sau secţiunea se recomandă blocarea acestora:

[se va activa cu conturul unei secţiuni] ® ¿ ® : [se va activa cu ¿ opţiunea (în continuare, nu se va modifica conţinutul secţiunii/vederii chiar dacă se vor face modificări în modelul 3D]

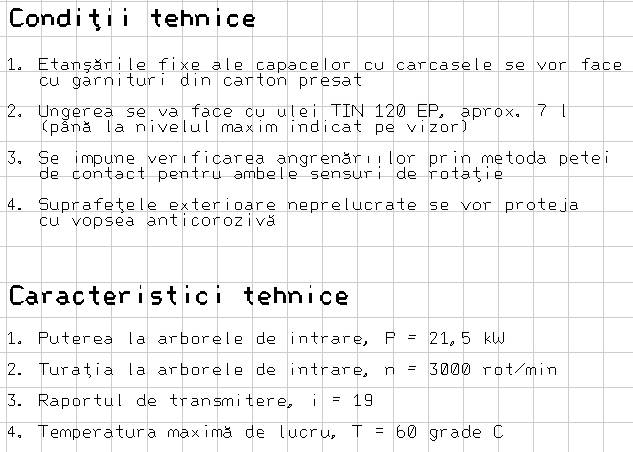

12. Generare note cu texte în zona de grafică (v. Ex.15.4.1)

Generare texte în zona de grafică

¿ ® ¿ ® ¿ ® (sau se activează direct ¿ () din grupul ) ® [se va selecta cu ¿ un punct din zona de desenare] ® : [se va edita textul dorit folosind instrumentele asociate], [pentru introducere un rând nou pentru text se activează Shift+Enter] ® ¿ (apare textul automat, fig. a) ® [se vor aranja notele cu ¿+drag notele editate (fig. b)].

a

b
